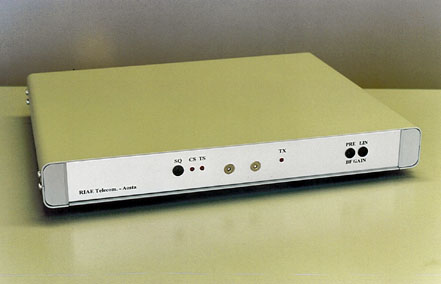

In un contenitore formato "Europa" da 27,9 x 4,0 x 22,2 centimetri e' realizzato il ripetitore. Il pannello ha a sinistra la sezione del ricevitore e a destra quella del trasmettitore. Per il ricevitore sono previsti un foro di regolazione e due led, mentre per il trasmettitore un solo led e due fori di regolazione. Le regolazioni sono semifisse e gia' effettuate al collaudo. Se in casi particolari fosse necessario intervenire, e' possibile agire sui trimmer interni con un piccolo cacciavite attraverso i fori del pannello frontale.
Nel ricevitore la regolazione esterna e' quella dello squelch e i due led indicano rispettivamente la presenza di un segnale in ricezione e se e' decodificato il sub-tono. Il trasmettitore ha invece un unico led che segnala la trasmissione e due regolazioni esterne che consentono di variare l'amplificazione dei segnali di bassa frequenza: uno con preenfasi e l'altro con risposta lineare.

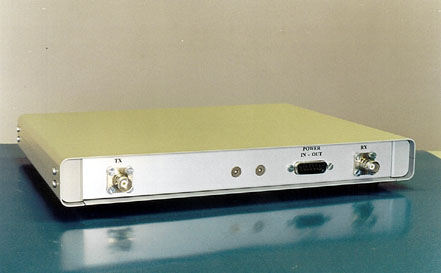

Posteriormente due connettori tipo BNC, uno per il trasmettitore (TX) e l'altro per il ricevitore (RX) permettono il collegamento di due antenne separate, di un eventuale filtro duplexer o di filtri in cavita'. L'alimentazione, i dati ed i segnali di bassa frequenza transitano tramite un unico connettore tipo "cannon DB15".
|
|
|
|
|
|
|
|
