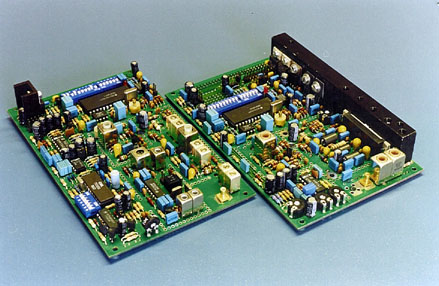

Gli elementi fondamentali della serie EURO RTX sono i moduli ricetrasmittenti; essi operano nelle bande VHF ed UHF. La serie si compone di due ricevitori, in VHF il modello RXV/37, in UHF il modello RXU/39, ed un trasmettitore, il modello TXV-U/38, che opera in VHF o in UHF. I moduli trovano il loro tipico impiego nella realizzazione di un ripetitore. Collegando con un unico cavetto flat una fonte di alimentazione a 12,6 Volt C.C., un ricevitore ed un trasmettitore, il ripetitore e' pronto all'uso.



Se si installano due antenne sufficientemente disaccoppiate, almeno 50 dB, il ripetitore funziona senza l'impiego del filtro duplexer. Cinquanta deciBell di disaccoppiamento si ottengono utilizzando come antenne due dipoli sovrapposti in polarizzazione verticale e alla distanza di almeno 5 mt. Se e' richiesta la direttivita' del sistema irradiante, utilizzando delle antenne Yagi in polarizzazione verticale e sovrapposte, il disaccoppiamento sara', a seconda del numero degli elementi, anche superiore.

La possibilita' di operare senza l'impiego di filtri duplexer la si e' ottenuta utilizzando oscillatori ad elevata purezza spettrale per evitare che il rumore prodotto dal trasmettitore sulla frequenza da ricevere riduca la sensibilita' del sistema. Inoltre l’ingresso del ricevitore non viene sovraccaricato dalla presenza della portante del trasmettitore grazie ad una intermodulazione particolarmente bassa.

Nella configurazione sopra descritta, vista la possibilita' di impostare le frequenze rapidamente a mezzo dip-switch, si realizza un ripetitore molto versatile ed ideale per l'impiego come apparato di emergenza o di riserva.

Altro impiego dei moduli della serie EURO RTX lo si ha in sistemi di ricetrasmissione dati, tipicamente nel settore del radio allarme. Quando la comunicazione e' bilaterale e non simultanea, essi si impiegano in configurazione ricetrasmittente, il collegamento tra modulo ricevente e trasmittente avviene con il medesimo cavetto flat, e visto che la trasmissione e la ricezione avvengono in tempi divesi, come in qualsiasi apparato ricetrasmittente, non e' necessario il filtro duplexer; un'unica antenna viene commutata da un apposito circuito presente sul trasmettitore o verso il trasmettitore stesso o verso il ricevitore.

CONFIGURAZIONI POSSIBILI E LISTINO

	RICEVITORE VHF MODELLO RXV/37 bande 140-154 MHz, 147-158 MHz, 153-168 MHz (standard), 160-174 MHz	€ 242,00
	RICEVITORE UHF MODELLO RXU/39 bande 430-450 MHz, 440-470 MHz (standard)	€ 253,00
	TRASMETTITORE VHF MODELLO TXV/38 bande 138-160 MHz, 156-174 MHz (standard)	€ 227,00
	TRASMETTITORE UHF MODELLO TXU/38 bande 430-450 MHz, 440-470 MHz (standard), 445-480 MHz	€ 227,00

OPZIONI ED ACCESSORI PER MODULI

OMETTERE DECODIFICATORE TONO SUB AUDIO (CTCSS) SUI RICEVITORI	€ -67,00
OMETTERE CODIFICATORE TONO SUB AUDIO (CTCSS) SUI TRASMETTITORI	€ -31,00
CAVETTO FLAT DI COLLEGAMENTO RX-TX	€ 5,00
CAVETTO RF SMB-BNC	€ 10,00

APPARATI RIPETITORI MONTATI E COLLAUDATI ED ACCESSORI

RIPETITORE VHF RXV/30 5W RF banda bassa 135-160 MHz, od alta 156-174 MHz	€ 670,00
RIPETITORE UHF RXU/30 5W RF banda bassa 410-450 MHz, od alta 440-470 MHz	€ 750,00
FILTRO DUPLEXER A SEI RISUONATORI	€ 270,00
